Artikli kokkuvõte:See artikkel selgitab, kuidas aValatud korpuse kaitselüliti(MCCB) töötab, miks see on tänapäevastes elektrijaotussüsteemides hädavajalik ning kuidas seda õigesti valida, paigaldada ja hooldada. See käsitleb ka tavalisi klientide valupunkte, nagu ülekoormuskaitse tõrked, vale suurus, häiriv komistamine ning ohutusriskid tööstuslikes ja kaubanduslikes elektrisüsteemides.
1. Valatud korpuse kaitselüliti ülevaade

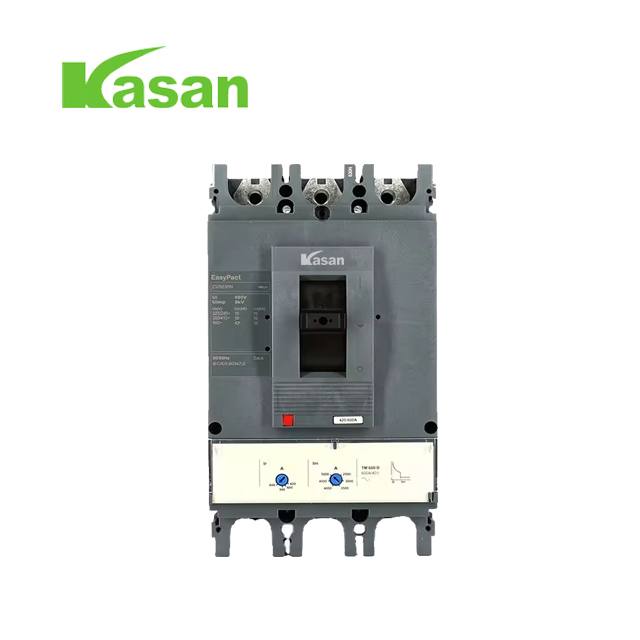

Valatud korpuse kaitselüliti (MCCB) on elektriline kaitseseade, mis on loodud vooluahela automaatseks katkestamiseks, kui ilmnevad ebatavalised tingimused, nagu ülekoormus, lühis või maandusrike. Erinevalt lihtsatest kaitsmetest saab MCCB-sid lähtestada ja uuesti kasutada, muutes need tööstuslike ja kaubanduslike elektrisüsteemide jaoks väga tõhusaks.
MCCB-sid kasutatakse laialdaselt toitejaotuspaneelides, mootorikaitsesüsteemides ja raskeveokite elektripaigaldistes, kus on vaja töökindlust ja reguleeritavaid kaitseseadeid.
2. Kuidas MCCB töötab
Valatud korpusega kaitselüliti tööpõhimõte põhineb kahel peamisel kaitsemehhanismil: termokaitse ja magnetkaitse.
-
Soojuskaitse:Bimetallriba paindub, kui ülemäärane vool voolab pikema aja jooksul, käivitades väljalülitusmehhanismi.
-
Magnetkaitse:Lühise ajal tekitab tugev vool magnetvälja, mis lülitab kaitselüliti koheselt välja.
See topeltkaitse tagab nii pikaajalise ülekoormusohutuse kui ka kohese reageerimise lühisele. Kombinatsioon võimaldab MCCB-del kaitsta tundlikke seadmeid ja vältida tuleohtu elektrivõrkudes.
Kaasaegsetes süsteemides võimaldavad reguleeritavad väljalülitusseaded inseneridel jõudlust koormuse omaduste põhjal peenhäälestada, parandades süsteemi stabiilsust ja vähendades tarbetuid väljalülitusi.
3. MCCB põhikomponendid
MCCB koosneb mitmest konstrueeritud komponendist, mis töötavad koos, et tagada ohutu töö:
| Komponent |
Funktsioon |
| Kontaktid |
Kandke voolu ja avage rikke korral |
| Soojuselement |
Tuvastab soojusreaktsiooni kaudu ülekoormuse |
| Magnetmähis |
Kohene väljalülitumine lühise ajal |
| Kaarkustuti |
Summutab lülitamise ajal elektrikaare |
| Reisiüksus |
Juhib ja koordineerib kaitsereaktsiooni |
Iga komponent aitab kaasa MCCB võimele taluda suuri voolukoormusi, säilitades samas ohutuse ja vastupidavuse nõudlikes keskkondades.
4. Eelised ja praktiline väärtus
MCCB-d lahendavad mitmeid levinud tööstuslikke elektriprobleeme:
- Hoiab ära ülekoormusest ja lühisest põhjustatud seadmete kahjustused
- Vähendab seisakuid tänu lähtestatavale tööle
- Parandab elektrisüsteemi töökindlust
- Pakub reguleeritavaid väljasõidu seadistusi paindlikuks kaitseks
- Käsitleb tõhusalt suure vooluga rakendusi
Võrreldes traditsiooniliste kaitsmesüsteemidega vähendavad MCCB-d märkimisväärselt hoolduskulusid ja parandavad tööstusrajatiste tööjärjepidevust.
5. Kuidas valida õiget MCCB-d
Õige MCCB valimine on süsteemi kaitse tagamiseks ja häirivate komistamiste vältimiseks ülioluline. Peamised tegurid hõlmavad järgmist:
-
Nimivool (in):Peab vastama koormusnõuetele
-
Katkestusvõime:Võimalus rikkevoolu ohutult katkestada
-
Reisikõvera tüüp:Määrab vastuse tundlikkuse
-
Pooluste arv:Põhineb ühe- või kolmefaasilistel süsteemidel
-
Keskkonnatingimused:Temperatuur, niiskus ja paigalduskoht
Vale valik põhjustab sageli enneaegset riket, ülekuumenemist või tarbetuid väljalülitusi, mis on tööstuslikes elektrisüsteemides tavalised valupunktid.
6. Tööstuslikud rakendused
MCCB-sid kasutatakse nende vastupidavuse ja kohanemisvõime tõttu paljudes tööstusharudes:
- Tootmistehased
- Ärihooned
- Andmekeskused
- Elektrijaotuspaneelid
- HVAC süsteemid
- Mootori juhtimiskeskused
Nendes keskkondades on katkematu toide ja kaitse elektriliste rikete eest kriitilise tähtsusega tööohutuse ja tõhususe seisukohalt.
7. Hooldus ja tõrkeotsing
Nõuetekohane hooldus tagab MCCB-de pikaajalise toimimise. Levinud tavad hõlmavad järgmist:
- Klemmide regulaarne kontroll ülekuumenemismärkide osas
- Reisi funktsioonide testimine perioodiliselt
- Korpuse tolmu ja saasteainete puhastamine
- Lülituskomponentide mehaanilise kulumise kontrollimine
Levinud probleemid on järgmised:
- Vale suuruse tõttu häiriv komistamine
- Komistamise ebaõnnestumine mehaanilise kulumise tõttu
- Ülekuumenemine lahtiste ühenduste tõttu
Nende probleemide varajane avastamine hoiab ära kulukaid süsteemiseisakuid ja seadmete kahjustamist.
8. MCCB vs muud kaitselülitid
| Funktsioon |
MCCB |
MCB |
Kaitse |
| Praegune reiting |
Kõrge (kuni 2500A) |
Madal (kuni 125A) |
Varieerub |
| Lähtestamise võimalus |
Jah |
Jah |
Ei |
| Reguleeritavus |
Kõrge |
Madal |
Mitte ühtegi |
| Rakendus |
Tööstuslik/kaubanduslik |
Elamu/kerge koormus |
Põhikaitse |
See võrdlus toob esile, miks MCCB-sid eelistatakse suure koormusega keskkondades, kus paindlikkus ja töökindlus on olulised.
9. Korduma kippuvad küsimused
K1: Mis on MCCB peamine eesmärk?
See kaitseb elektriahelaid ülekoormuse ja lühiste eest, katkestades voolu automaatselt.
Q2: kas MCCB-d saab pärast väljalülitamist uuesti kasutada?
Jah, MCCB-d on loodud lähtestamiseks ja taaskasutamiseks pärast tõrketingimuste kõrvaldamist.
Q3: Kui kaua MCCB kestab?
Tavaliselt 10–20 aastat olenevalt kasutustingimustest ja hooldustavadest.
Q4: Mis põhjustab MCCB häirivat komistamist?
Vale koormuse arvutamine, ebastabiilne toiteallikas või valed väljalülitusseaded.
